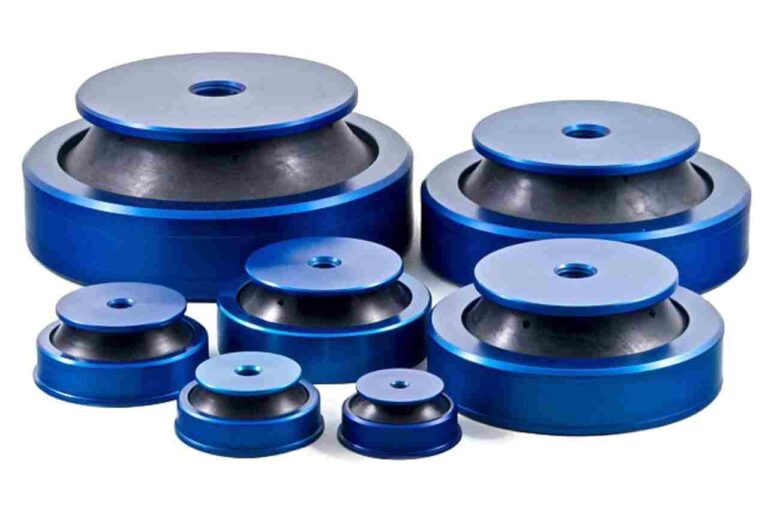

EluFlex® SB

EluFlex® der Bauform SB sind ein „klassischer“ elastischer Schwingungsdämpfer zur Lagerung von Maschinen. Sie werden unter Maschinen verschraubt.
EluFlex® der Bauform SB isolieren Schwingungen und Stöße, bieten dabei durch niedrige Eigenfrequenzen hervorragende Isolationsgrade und sind sehr robust und beständig gegen Umwelteinflüsse.
Technische Details entnehmen Sie bitte den Datenblättern der einzelnen Produkte.
In dieser Kategorie haben Sie im Bereich „Produkt finden“ die Möglichkeit, für Ihre Anwendung schwingungstechnisch passende Produkte berechnen zu lassen.

Anwendungseignung
Kategorie enthält Produkte die geeignet sind für:
Schwingungsisolation? Die Produkte sind geeignet, die Übertragung von Schwingungen (Körperschall) zwischen 2 Bauteilen zu reduzieren. Schwingungen werden z.B. oft durch drehende Unwuchten wie Lüfter oder Kompressoren erzeugt.
Anschlag Die Produkte sind geeignet, Stoßbelastungen bei mechanischen Anschlägen zu reduzieren. Harte Anschläge werden dadurch vermieden, die Bauteile geschützt und Lärm reduziert.
mobil Mobile Anwendungen (z.B. elastische Lagerungen in Fahrzeugen) erfordern in der Regel mechanisch abreißsichere Lager, um in Extremsituationen ein Lösen der verbundenen Bauteile zu verhindern.
stationär Stationäre Anwendungen (z.B. elastische Lagerungen stehender Maschinen) sind der Standard und erfordern in der Regel keine mechanisch abreißsicheren Lager. Ausnahmen sind spezielle Anwendungsfälle wie z.B. Lagerungen von Geräten mit einem hohen Schwerpunkt bei geringer Aufstandsfläche und möglichen Windlasten (z.B. Dachaufbauten von Klimageräten). Hier könnten auf der einen Seite der Lagerung Zugkräfte entstehen. In diesem Fall bitte Lager mit mobiler Eignung einsetzen oder die Geräte anderweitig sichern.
Belastung:
axial - Druck geeignet für Dauerbelastung (bei Schwingungsisolation) oder Stoßbelastung (bei Anschlägen) als Druck in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
axial - Zug geeignet für Dauerbelastung als Zug in der Längsachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
radial - Schub geeignet für Dauerbelastung als Schub in der Querachse des Lagers Die Dauerlast ergibt sich meist aus der anteiligen Gewichtskraft der gelagerten Masse. grün: Hauptlastrichtung | gelb: bedingt geeignet | rot: nicht geeignet
Befestigung:
beidseitig befestigt? Diese Elemente besitzen auf beiden Seiten eine Befestigungsmöglichkeit (z. B. Gewinde/Gewinde oder Gewinde/Grundplatte). Sie verbinden das schwingende Bauteil fest  mit einem anderen Objekt.
einseitig Diese Dämpfer werden nur auf einer Seite verschraubt. Die andere Seite dient oft als Auflagefläche (Gummifuß) oder als Stoßfänger. Ideal für das bloße Aufstellen von Maschinen.
ohne Matten oder Platten, die keine Gewinde oder Schrauben benötigen. Sie werden direkt unter die Maschine gelegt, um Vibrationen flächig zu isolieren.
Wichtige Informationen - Downloads

Für den Einsatz von EluFlex® Schwingungsisolatoren sprechen folgende Fakten:

  • vergleichbar niedrige vertikale und horizontale Steifigkeiten erlauben hocheffektive schwingungstechnische Abstimmungen mit niedrigen Eigenfrequenzen
  • niedrige Eigenfrequenzen der Lagerung erlauben Schwingungsisolation bei vergleichbar niedrigen Anregungsfrequenzen und bieten bessere Wirkungsgrade in der Isolation
  • breite Produktpalette für eine effiziente Abstimmung bei Einzellasten von 5 bis 2.000 kg
  • Leichtbau durch Metalle aus einer eloxierten Alu Legierung
  • hervorragend korrosionsbeständig – 1.000 Stunden Salzsprühnebeltest nach DIN EN 9227 NSS & AASS mit Klasse B nach DIN EN ISO 8993 bieten nur wenige Produkte auf dem Markt

EluFlex® Produkte sind robust, wartungsfrei, korrosionsfest, sicher und preiswert.

EluFlex® Schwingungsdämpfer der Bauform SB werden mit dem Gerät verschraubt.

EluFlex® SB sind in 8 geometrischen Größen verfügbar.

Bezeichnung Artikelnummer zentrale Verschraubung Lastbereich axial Eigenfrequenz bei Nennlast
EluFlex® 40-25 SB 920100 M6 5 … 25 kg 11,0 Hz
EluFlex® 50-50 SB 920101 M6 10 … 50 kg 11,2 Hz
EluFlex® 60-100 SB 920102 M8 20 … 100 kg 10,8 Hz
EluFlex® 70-200 SB 920103 M10 30 … 200 kg 9,9 Hz
EluFlex® 90-300 SB 920104 M12 50 … 300 kg 8,2 Hz
EluFlex® 120-500 SB 920105 M16 70 … 500 kg 8,0 Hz
EluFlex® 150-750 SB 920106 M20 100 … 750 kg 6,9 Hz
EluFlex® 180-1000 SB 920107 M24 200 … 1.000 kg 6,2 Hz
EluFlex® 180-1500 SB 920108 M24 400 … 1.500 kg 6,8 Hz
EluFlex® 180-2000 SB 920109 M24 600 … 2.000 kg 7,9 Hz

Download Übersicht Baureihe

Im Download finden Sie eine Übersicht der Baureihe mit den wichtigsten technische Daten.

EluFlex SB.pdf (136 KB)

Werkstoffeigenschaften-Gummi.pdf (75 KB)

Download Produkte

Im Download finden Sie die ausführlichen technischen Daten der einzelnen Produkte mit F-s Kennlinien und Angabe der Eigenfrequenzen.

920100 EluFlex 040-25 SB.pdf (150 KB)

920101 EluFlex 050-50 SB.pdf (178 KB)

920102 EluFlex 060-100 SB.pdf (179 KB)

920103 EluFlex 070-200 SB.pdf (181 KB)

920104 EluFlex 090-300 SB.pdf (177 KB)

920105 EluFlex 120-500 SB.pdf (174 KB)

920106 EluFlex 150-750 SB.pdf (194 KB)

920107 EluFlex 180-1000 SB.pdf (212 KB)

920108 EluFlex 180-1500 SB.pdf (211 KB)

920109 EluFlex 180-2000 SB.pdf (211 KB)

Im Download finden Sie die CAD Daten zu den Produkten (stp & sat).

EluFlex_040_SB_CAD.zip (22 KB)

EluFlex_050_SB_CAD.zip (19 KB)

EluFlex_060_SB_CAD.zip (19 KB)

EluFlex_070_SB_CAD.zip (17 KB)

EluFlex_090_SB_CAD.zip (17 KB)

EluFlex_120_SB_CAD.zip (19 KB)

EluFlex_150_SB_CAD.zip (25 KB)

EluFlex_180_SB_CAD.zip (20 KB)

Im Download finden Sie 3Dpdf. Mit 3Dpdf lassen sich die Produkte räumlich betrachten, es sind Messungen der Geometrien und Schnittansichten möglich. Zum Öffnen ist der Adobe® Reader® notwendig.

EluFlex_040_SB_3D.zip (317 KB)

EluFlex_050_SB_3D.zip (324 KB)

EluFlex_060_SB_3D.zip (197 KB)

EluFlex_070_SB_3D.zip (330 KB)

EluFlex_090_SB_3D.zip (348 KB)

EluFlex_120_SB_3D.zip (365 KB)

EluFlex_150_SB_3D.zip (500 KB)

EluFlex_180_SB_3D.zip (602 KB)

Die schwingungstechnische Auslegung erfolgt nach der zulässigen statischen Dauerlast des Produktes (siehe Datenblatt). Dieser kann eine dynamische bzw. Stoßlast überlagert werden.

EluFlex® SB nehmen Drucklasten auf. Für mobile Anwendungen sind EluFlex® ZDMF und EluFlex® ZDUM geeignet, für hängende Lagerungen EluFlex® DE.

Weitere Informationen zum Thema Auslegung finden Sie im Bereich Lösungen auf unserer Webseite. Wir unterstützen Sie gern dabei.

Produkt finden

richtiges Produkt für Anwendung finden?

● stehendes Gerät auf einer beliebigen Anzahl von Lagern – wir benötigen die Gesamtmasse und Anzahl der Lager
● Lager sind symmetrisch zum Gesamtschwerpunkt angeordnet
● Schwingungsanregung erfolgt durch drehende Unwucht (z.B. Lüfterdrehzahl)

jetzt konfigurieren
Anwendungsbeispiele:
  • Außenanlagen von Klimageräten
  • Kompressoren
  • Lüftungsanlagen
  • Waschmaschinen
[wpforms id="46771"]

EluFlex® SB Maschinenfüße aus Alu: leicht, robust, wartungsfrei, korrosionsfest ✚ 5 bis 2.000 kg Traglast ✚ detaillierte Datenblätter ✚ elastische Lager zur Schwingungsdämpfung & Schwingungsisolation von Körperschall
